Mặc dù đã ngày càng trở nên phổ biến nhưng việc lắp đặt thang máy trong gia đình cũng cần cân nhắc nhiều yếu tố nhất định. Nếu như bạn đang có ý định lắp thang máy thì việc chuẩn bị bản vẽ thiết kế thang máy tải khách là điều không thể thiếu. Cùng Thang máy LGs tìm hiểu rõ hơn về thông tin này nhé!
Bản vẽ thang máy gia đình gồm những gì?
Bản vẽ thang máy gia đình là bản phác thảo thông số kỹ thuật cho tất cả các sản phẩm, bao gồm: Nguồn cấp chính cho toàn bộ thang máy và cấp nguồn chiếu sáng cho ô tô. Các bản vẽ bao gồm bản vẽ mặt cắt dọc của hố, bản vẽ mặt cắt hố và bản vẽ mặt cắt phòng máy. Mỗi bản vẽ đầy đủ, chi tiết, chính xác tất cả các số liệu, dữ liệu thang máy đã thiết kế.
Nếu bạn có nhu cầu mua thang máy nhưng không biết nên mua dòng thang máy nào hoặc cách lắp đặt thang máy như thế nào thì tốt nhất bạn nên tìm đến đơn vị cung cấp dòng thang máy và dịch vụ.
Thiết kế thang máy gia đình chính là lựa chọn tốt nhất cho bạn. Đội ngũ nhân viên kỹ thuật chuyên nghiệp của các đơn vị thiết kế chuyên nghiệp sẽ khảo sát vị trí cần lắp đặt thang máy, đo vẽ chính xác từng chi tiết, tư vấn giúp bạn lựa chọn dòng thang máy gia đình tốt nhất cho công trình của mình.
Các chi tiết của bản vẽ thiết kế thang máy tải khách
Bản đặc tính kỹ thuật cho thang máy
Bao gồm các thông tin sau:
Loại thang
Tải trọng
Tốc độ
Kiểu mở cửa
Số điểm dừng
Hành trình
Kích thước hố thang, kích thước cabin , kích thước cửa tầng
Công suất động cơ, nguồn điện động lực, nguồn điện chiếu sáng.

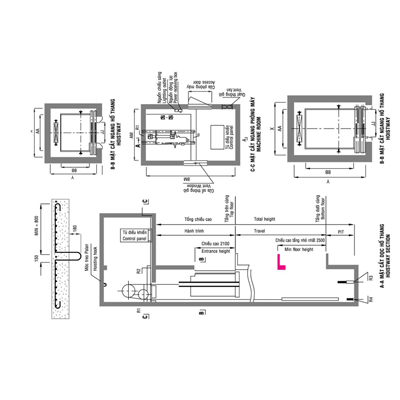

Bản vẽ mặt cắt dọc hố thang máy
Hình chiếu đứng toàn bộ hố thang; các thông số như độ âm (PIT), độ cao cửa, độ cao các tầng, chiều cao tầng trên cùng OH, chiều cao phòng máy.
Trong trường hợp hố xây bằng gạch, thì bản vẽ có kích thước chi tiết của dầm bê tông cốt thép cần có ở ba mặt hố và giữa các tầng.
Trên bản vẽ bạn cũng có thể thấy các chi tiết như vị trí các móc nâng khoang động cơ, vị trí đầu kéo, dầm đỡ, ca bin, đối trọng và lò xo giảm sóc cho cả cabin và đối trọng. Các thông số lực tác dụng lên hố thang cũng được hiển thị rất chi tiết. Đây là một thông số quan trọng cho các tính toán kết cấu khi xây dựng hố.
Xem thêm: Thang máy gia đình LGs Hàn Quốc Giá Tốt 2022

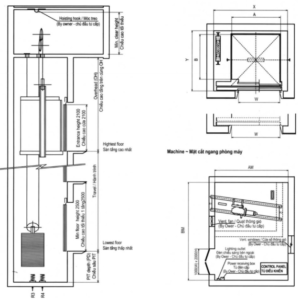

Bản vẽ mặt cắt ngang hố thang
Bản vẽ mặt cắt hố thang sẽ bao gồm kích thước chiều rộng hố, kích thước chiều sâu hố, kích thước cửa của hố trước khi xây dựng, kích thước cửa hố thang sau khi xây dựng hoàn thiện. Vị trí đặt bảng gọi tầng trên hố thang.
Bản vẽ mặt cắt ngang phòng máy
Bản vẽ mặt cắt ngang phòng máy sẽ bao gồm các thông tin: Kích thước chiều rộng và chiều sâu phòng máy, kích thước cửa phòng máy. Vị trí đặt máy, lỗ kéo máy, vị trí móc treo palang, quạt thông gió, lỗ thông gió vị trí đặt tủ điện. Trong phòng máy lưu ý vị trí đặt hộp điện nguồn sao cho thuận tiện cho công việc bảo hành, bảo trì sau này.
Bản vẽ bao che các cửa tầng
Các thông tin trong bản vẽ bao che các cửa tầng bao gồm: Các mặt cắt thể hiện chi tiết cửa của thang máy. Chiều rộng cửa lúc trước và sau khi hoàn thiện, chiều cao cửa, kích thước vị trí lỗ để gắn bảng gọi tầng.
Lưu ý khi thực hiện thiết kế bản vẽ thang máy gia đình
Lưu ý về loại thang máy khi thực hiện Bản vẽ thang máy
Một trong những lưu ý quan trọng khi thiết kế bản vẽ thang máy đó chính là bạn nên nắm rõ về các loại thang máy trên thị trường hiện nay. Lựa chọn đúng đắn và cẩn thận sẽ định hình công trình xây dựng của bạn, đảm bảo cả chất lượng và thẩm mỹ. Các nhà sản xuất thang máy khác nhau ngày nay đều có những đặc điểm và ưu điểm riêng cho từng dòng máy trước khi tung ra thị trường. Một điểm nữa là thiết kế của hố thang máy. Hố thang máy quyết định chất lượng và hoạt động của thiết bị sau này, vì vậy các nguyên tắc vàng phải được tuân thủ nghiêm ngặt khi thiết kế, xử lý và xây dựng hố thang máy theo yêu cầu của nhà cung cấp.
Lưu ý về đặc điểm kỹ thuật của các loại thang máy
Khi tạo bản vẽ thang máy và thi công hố thang máy, bạn cũng cần biết chi tiết và thông số kỹ thuật của loại thang đã chọn. Các chi tiết này là kích thước của hố để rời, kích thước của cửa, độ sâu của hố, chiều cao của phòng máy (đối với thang máy có phòng máy) và chiều cao. Tất cả các thông số kỹ thuật này phải có kích thước rõ ràng, bao gồm cả kích thước của các bức tường chu vi. Đo đạc chính xác và lập bản vẽ thang máy chuẩn tỷ lệ, xây dựng và lắp ráp chúng một cách chính xác.
Xem thêm: Sân bay quốc tế Hàn Quốc sử dụng hệ thống thang máy LGs
Một số lưu ý khác trong quá trình vẽ Bản vẽ thiết kế thang máy tải khách
Trong quá trình thi công, các kỹ sư, kiến trúc sư phải có mặt để đo đạc và giám sát chặt chẽ nhân viên làm việc. Kiểm tra trực tiếp toàn bộ khu vực để đưa ra chi tiết kết cấu phù hợp với mức độ ứng suất của công trình.
Chú ý đến việc lựa chọn loại thang, tải trọng và chiều cao công trình. Tòa nhà càng cao thì thiết kế thang máy càng phải đảm bảo chất lượng, độ an toàn và sự thoải mái cho người sử dụng.
Khi kết hợp thang máy với phòng máy cũng cần chú ý đến chiều cao của phòng máy này. Chiều rộng quá hẹp sẽ ảnh hưởng đến độ bền của puli, dây cáp và chất lượng của thang máy trong quá trình vận hành. Ngoài ra, các yếu tố đóng – Cửa tầng phải đúng kỹ thuật để không làm ảnh hưởng đến kết cấu tòa nhà hoặc các thiết bị khác trong tòa nhà.
Trên đây là một số thông tin về bản vẽ thiết kế thang máy tải khách mà Thang Máy LGs muốn giới thiệu đến bạn. Đừng quên cập nhật thêm nhiều thông tin hữu ích khác thông qua các bài viết tiếp theo nhé!
